Стыковка аппарата с кольпоскопом

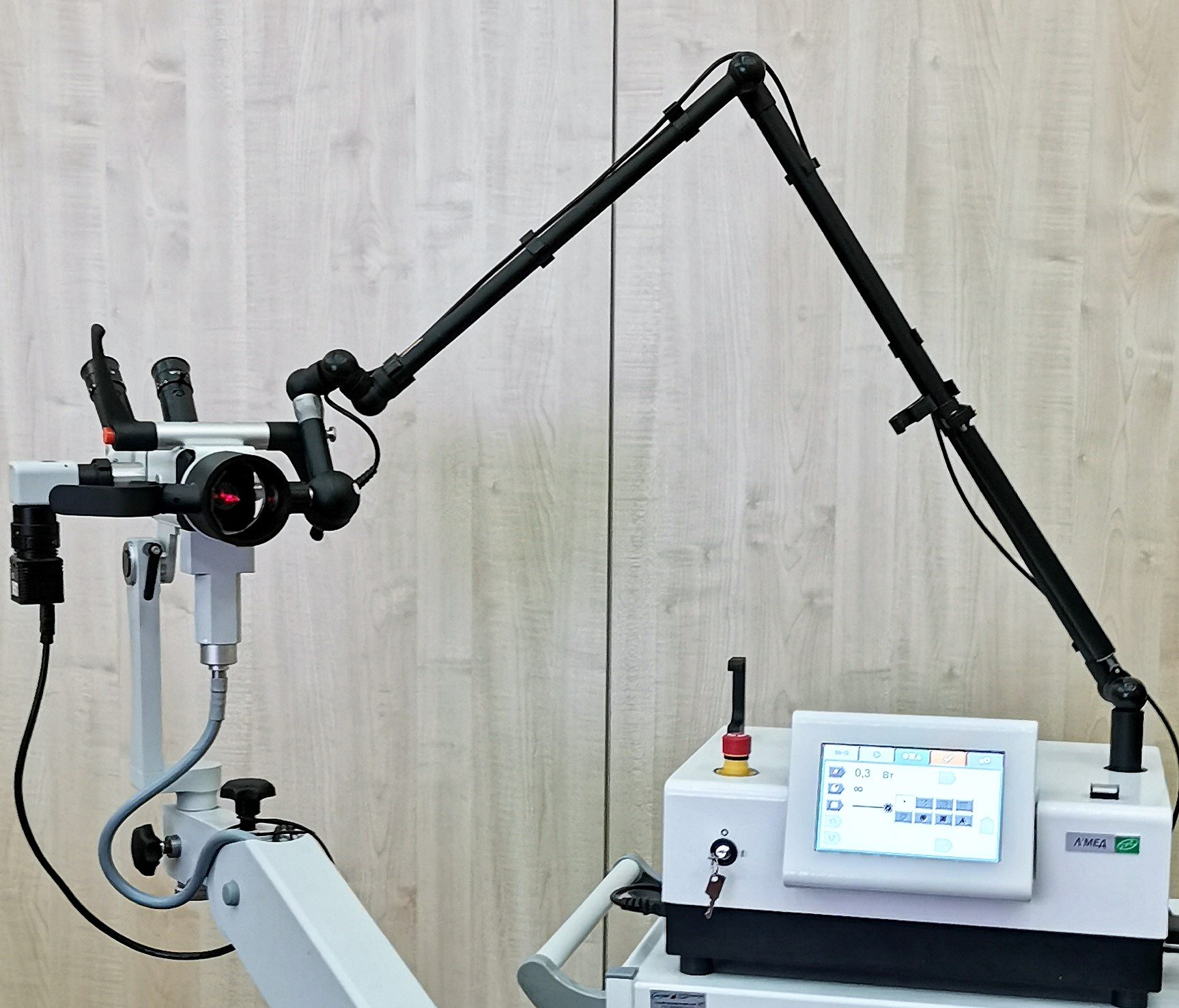

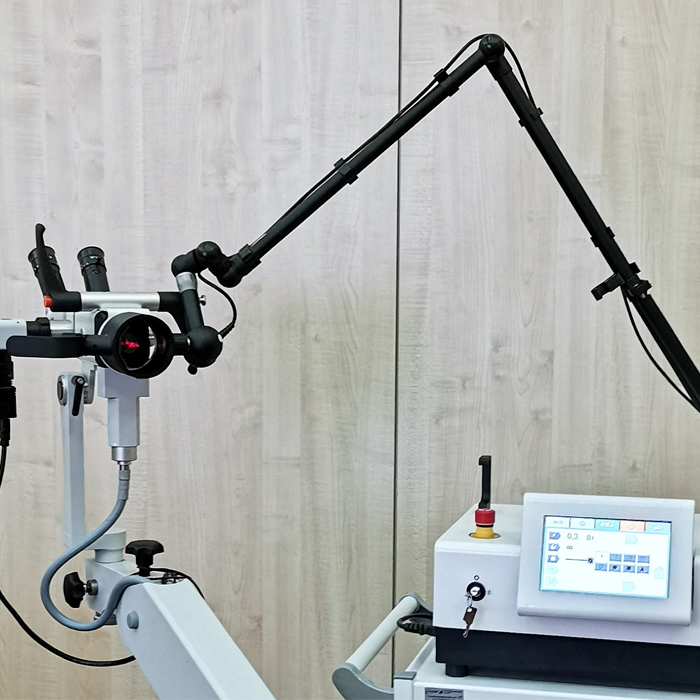

Стыковка СО2 лазерного аппарата с кольпоскопом позволяет реализовать высокоточную лазерную технологию – бесконтактная деструкция патологий шейки матки и вульвы сфокусированным и сканирующим лучом лазера под контролем с кольпоскопом.

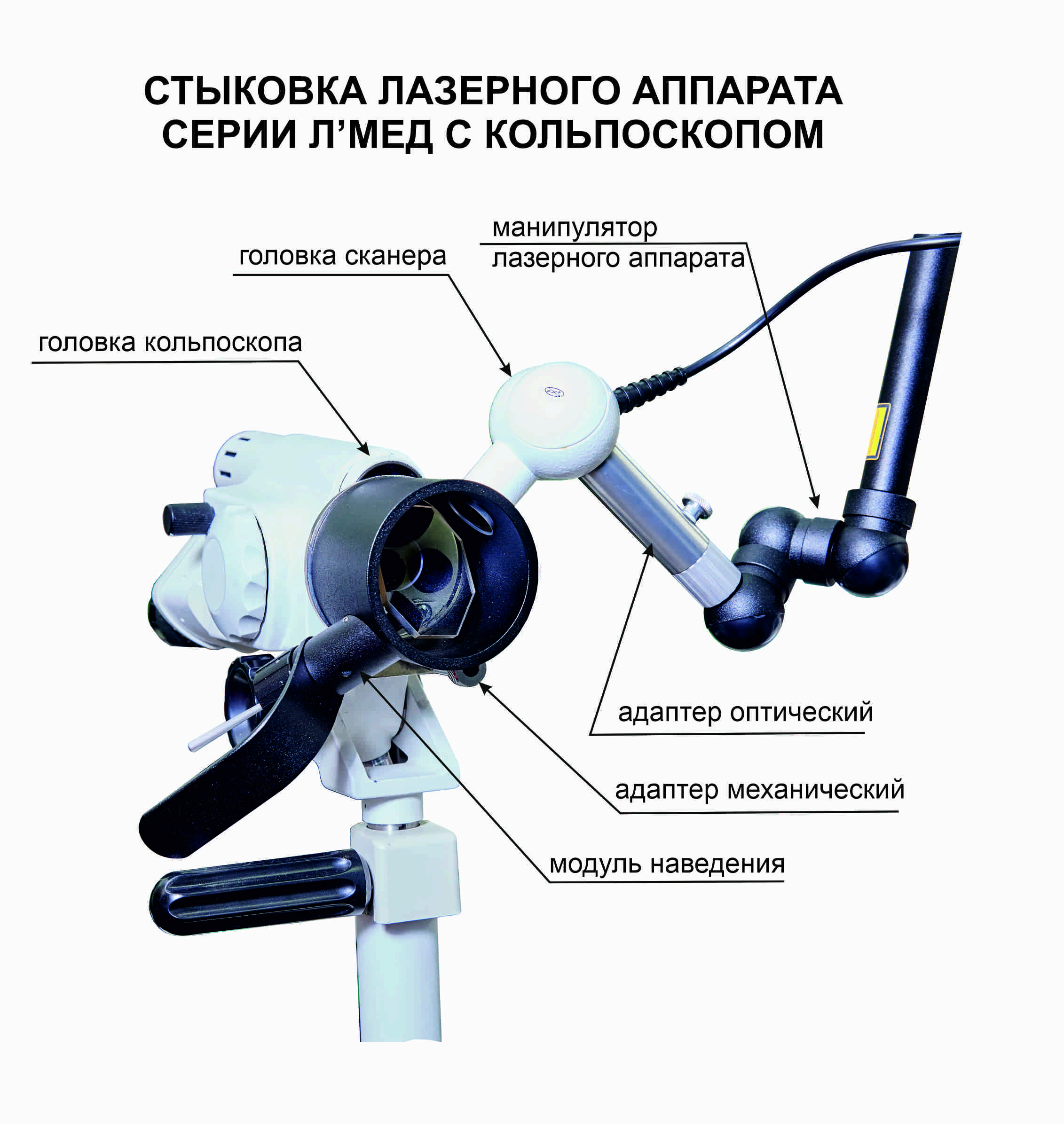

Стыковка обеспечивается за счет специального устройства – микроманипулятора. В состав микроманипулятора входит модуль наведения, адаптер оптический, адаптер механический, а также оптико-механическая головка сканера.

Модуль наведения микроманипулятора обеспечивает:

• доставку излучения СО2 лазера (сфокусированного или сканирующего) к объекту воздействия в зону наблюдения кольпоскопа;
• перемещение лазерного излучения (сфокусированного или сканирующего) в пределах зоны наблюдения кольпоскопа с помощью джойстика.

Передача излучения СО2 лазера на объект воздействия обеспечивается спектроделительной пластиной со специальным покрытием. Пластина размещается перед объективом кольпоскопа. Специальное покрытие позволяет отражать основное и пилотное лазерное излучение и доставлять его к объекту воздействия. В тоже время пластина является оптически прозрачной для глаза человека, что позволяет не только отражать излучение, но и одновременно видеть через пластину поле воздействия без искажений. За счет этого обеспечивается полное совмещение лазерного луча с оптической осью кольпоскопа, что и позволяет получить высокоточное применение лазера. При этом покрытие пластины надежно защищает глаза врача, не допуская случайного отражения излучения.

Адаптер оптический обеспечивает фокусировку/расфокусировку лазерного излучения на объекте воздействия на соответствующем рабочем расстоянии кольпоскопа.

Рабочее расстояние, на котором работает микроманипулятор согласуется заранее и настраивается при первоначальной стыковке лазера с кольпоскопом. Адаптер позволяет врачу оперативно расфокусировать луч лазера для быстрого изменения воздействия от эффективного резания/выпаривания (сфокусированным лучом) до коагуляции (при расфокусировке).

Головка сканера обеспечивает работу через кольпоскоп сканирующим лучом лазера. Необходимые параметры сканирования (фигура сканирования, ее размеры, параметры излучения) задаются с пульта управления аппарата.

Механический адаптер обеспечивает закрепление микроманипулятора на головке кольпоскопа. Он представляет собой переходную деталь, которая изготавливается под конкретную модель кольпоскопа с учетом ее конструкции.

Возможность стыковки лазерного аппарата с конкретной моделью кольпоскопа согласуется заранее с техническими специалистами компании «Русский инженерный клуб».
