Г.А. Варев, В.П. Барышев
Лазеры в хирургии известны уже не одно десятилетие (1-3,5). Постепенно они завоевывают свое место в повседневной хирургической практике. Прогресс в этой области зависит от разработки и производства лазерных аппаратов с широкими операционными возможностями, недорогих и удобных в эксплуатации.
Большой популярностью отличаются СО2-лазеры, известные как "лазерные скальпели". Многочисленными исследованиями установлено, что лазерное излучение оказывает фототермическое, фотомеханическое, фотохимическое, фотодинамическое и биостимулирующее воздействие на биологические ткани. Короткие импульсы лазерного излучения приводят к быстрой ионизации молекул ткани-мишени (акустический шок), в результате происходит их разрушение (фотоабляция).

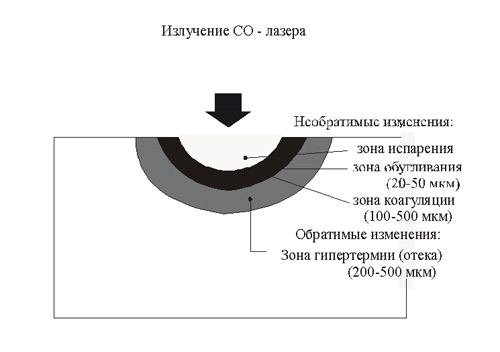

Повреждения биологических тканей СО2-лазером имеют свои особенности и зависят от оптического проникновения излучения и термического эффекта (рис.1). Морфологически в лазерной ране выделяют три зоны:
Процессы во второй и третьей зонах обратимы, так как не имеют деструктивного характера.
В первые 1 – 3 сутки после операции происходит ограничение зоны некроза и расширение зоны воспалительного отека без выраженной лейкоцитарной инфильтрации; затем рана быстро очищается и спадает отек тканей. Особенностью лазерных ран являются относительно ранее и активное формирование грануляционной ткани и улучшение микроциркуляций, рост микрососудов, что обеспечивает трофику тканей и более быстрое завершение репаративных процессов.
Новым поколением СО2-лазеров являются лазерные хирургические аппараты (ЛХА) серии "Ланцет" (ГУП КБ приборостроения, Тула). Они отличаются высокой спектральной чистотой на длине волны 10,6 мкм, высокой степенью когерентности излучения, возможностью работы, как в непрерывном, так и импульсном режиме, а также целым рядом других технических достоинств. В этих лазерах генерация излучения происходит за счет перехода молекул СО2 из возбужденного состояния в невозбужденное на длине волне 10,6 мкм.
"Ланцет" – ЛХА горизонтальной компоновки, портативный, имеет оригинальную упаковку в виде кейса и может быть использован как в стационарном, так и в переносном варианте.
"Ланцет-2" – ЛХА вертикальной компоновки, имеет повышенный радиус операционного пространства.
Приведены основные характеристики этих аппаратов (табл.1).
ЛХА "Ланцет" включает в себя лазерно-энергетический блок, которым генерирует лазерное излучение, и зеркально-линзовый шарнирный манипулятор, посредством которого лазерное излучение попадает к месту воздействия на биологические ткани. Микропроцессорная система управления лазерным излучением отличается простым и понятным алгоритмом, что воплощено в миниатюрном пульте управления. Включение лазерного излучения осуществляется педалью. В конструкции ЛХА "Ланцет" предусмотрена возможность продува инертного газа через наконечник манипулятора в зоне операционного вмешательства. Система охлаждения лазера автономная, встроенная, замкнутая, воздушно-жидкостная. В наконечник манипулятора вмонтирована оптическая система, обеспечивающая фокусировку лазерного излучения на расстоянии 20 мм от его конуса со световым пятном 0,2; 0,3 или 0,5 мм, выбор которого определяется двумя факторами: желаемым размером дефекта ткани и делаемой плотностью энергии. Невидимое излучение СО2-лазера наводится на объект с помощью диодного лазера мощностью 2 мВт.

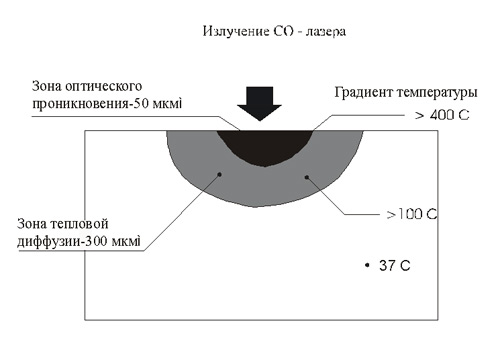

Рис. 1. Воздействие СО2-лазерного излучения на биологические ткани.
Мощность лазерного излучения регулируется в диапазоне от 0,1 до 20 Вт с шагом 0,1 Вт. Экспозиция лазерного излучения в ЛХА "Ланцет" устанавливается в пределах от 5 до 995 сек.
ЛХА серии "Ланцет" позволяют работать в непрерывном, импульсном режимах, а также в суперимпульсном режиме "Медипульс".
В непрерывном режиме важнейшим параметром является время контакта лазерного излучения с тканью, так как оно определяет объем тепловой диффузии в тканях и зависит от скорости ведения лазерного луча по поверхности ткани, а также от скорости его проникновения в глубь тканей.
В импульсно-периодическом режиме ЛХА "Ланцет" формирует модуляции непрерывного излучения в короткие прямоугольные импульсы с высокой концентрацией энергии. Чем короче импульсы и чаще их повторение, тем быстрее происходит локальное накопление энергии, приводящее к коагуляции и деструкции ткани, при этом локальный нагрев происходит быстрее тепловой диффузии. Это и обеспечивает ограничение объема термических повреждений, а значит их разрушение и как следствие уменьшение объема рубцевания. Максимально достижимая частота импульсов в ЛХА "Ланцет" 50 Гц.
В суперимпульсном режиме "Медипульс" лазерное излучение отличается высокой степенью концентрации энергии (20 мДж) в очень короткие импульсы длительностью 500 мкс. За счет изменения длительности паузы между импульсами частота импульсов может варьировать от 0,5 до 666 Гц. В этом режиме воздействие на биологические ткани носит характер фотодинамической абляции, т.е. удаление тканей происходит по типу быстрого взрыва без выраженного термического эффекта. Удаление ткани происходит настолько быстро, что в зоне лазерного воздействия не успевает распространиться тепло. В режиме "Медипульс" мощность лазерного излучения фиксирована на уровне 50 Вт, а также фиксирована длительность импульса – 500 мкс. Чем короче пауза между импульсами в режиме "Медипульс", тем больше частота следования импульсов и тем больше энергетическая плотность лазерного воздействия, а значит и увеличивается скорость абляции тканей. Таким образом, этот режим помогает избежать обычных для "лазерных скальпелей" обугливания и некроза тканей.
В ЛХА "Ланцет" предусмотрена установка одновременно девяти различных программ для того, чтобы использовать их на различных этапах одного оперативного вмешательства.
ЛХА серии "Ланцет" совместимы с операционным микроскопом, кольпоскопом, лапароскопом и другим хирургическим оборудованием. Для микрохирургических операций предусмотрен специальный микроманипулятор. Возможна стыковка ЛХА "Ланцет" с кольпоскопами и микроскопами как отечественного, так и зарубежного производства. Для удаления продуктов сгорания существует система эвакуации и утилизации дыма, устанавливаемая по отдельному заказу. Дополнительно к ЛХА "Ланцет" выпускаются комплекты насадок для общей хирургии, лапароскопии, гинекологии, стоматологии, для операций на ЛОР-органах.
Кроме того, ЛХА "Ланцет" дополнительно оснащается косметологическим сканером для послойного снятия ткани без некроза и комплектом специального инструментария для абдоминальной хирургии и проктологических операций (всего 56 инструментов).
Таблица 1
Характеристики лазерных хирургических аппаратов серии "Ланцет"
|
“Ланцет-1”
|
“Ланцет-2”
|
Тип лазера
|
отпаянный волноводный СО2-лазер с ВЧ возбуждением
|
|
Длина волны излучения, мкм
|
10,6
|
|
Выходная мощность излучения (регулируемая), Вт
|
0,1 - 20
|
|
Мощность в режиме “Медипульс”, Вт
|
50
|
50
|
Фокусировка лазерного луча, мм
|
0,2; 0,3; 0,5
|
|
Наведение излучения
|
диодный лазер, 2 мВт
|
диодный лазер, 2 мВт
|
Режим излучения
|
непрерывный, импульсно-
периодический, “Медипульс”
|
непрерывный, импульсно-
периодический, “Медипульс”
|
Радиус операционного пространства, мм
|
1000
|
1200
|
Система охлаждения
|
автономная, воздушно-жидкостная
|
|
Габаритные размеры, мм
|
550 х 440 х 240
|
900 х 260 х 260
|
Масса, кг
|
25
|
28
|
ЛХА "Ланцет" позволяет производить оперативные вмешательства на органах желудочно-кишечного тракта, связанные с их резекцией, вскрытием просвета полых органов, формированием различного рода межорганных анастомозов, остановкой кровотечений из острых язв и эрозии желудочно-кишечного тракта; кожно-пластические операции, в том числе забор кожного лоскута, резекции паренхиматозных органов, лечение гнойных ран путем одномоментного удаления ткани и стерилизации раневой поверхности, первичную обработку ран и пластические гинекологические операции, а также эндоскопические лазерные вмешательства на пищеводе, гортани, трахее, бронхах.
При оперативных вмешательствах на коже лазер применяют в следующих видах:
Противопоказаний к применению лазерной техники в хирургии нет. Специальной подготовки больных к операции с использованием лазера не требуется.
Отечественные ЛХА "Ланцет" и "Ланцет-2" сертифицированы в России, Республике Беларусь, Испании, Чехии, Иране, Германии и имеют Европейский сертификат TUV.
С 1994 по 2000 г. в поликлинике Мурманского областного онкологического центра (МООЦ) амбулаторно произведено оперативное лечение 4000 больных с новообразованиями (НО) кожи, подкожной клетчатки и слизистых полости рта, глотки и носа. Более 85% из них было прооперированно с применением ЛХА "Ланцет", а в зависимости от локализации и диагноза НО – от 50 до 96%. Лазер чаще использовался, чем другие виды хирургического лечения, так как прост и удобен в эксплуатации. С его помощью можно осуществлять точные, а значит экономные оперативные вмешательства в зонах повышенного хирургического риска (лицо, внутренний угол глаза, слизистые полости рта и носа) к тому же с высокой степенью абластичности. Последнее существенно в хирургическом лечении новообразований, дооперационная морфологическая верификация которых проблематична. Это, прежде всего, относится к пигментным и беспигментным новообразованиям малых размеров (до 0,5 – 1 см). Лазер позволил осуществлять радикальное оперативное лечение этих новообразований без предварительной цитоморфологической верификации.
В основном оперативные вмешательства были произведены по поводу папилломатозных, фиброматозных и сосудистых НО кожи (папилломы, кератопапилломы, фибропапилломы, гемангиопапилломы, ангиофибромы и гемангиомы). Большую часть также составили больные с пигментными НО кожи, около 90% которых – внутридермальные пигментные невусы. Эти группы больных составили около 80% прооперированных амбулаторно. По поводу НО полости рта и глотки были прооперированны больные с диагнозами: эпулис, ретенционные кисты, плоскоклеточные папилломы и гемангиомы. На веках оперативные вмешательства проведены по поводу кистозных НО ресничного края, папиллом кожи и фибропапиллом конъюнктивы, размеры которых достигали иногда 1 – 1,5 см. Также лазером проведен целый ряд циркумцизий и иссечений сухожильных и суставных ганглиев.
Таблица 2
Структура локализаций НО кожи больных, оперированных в поликлинике МООЦ в 2000 г.
Локализация НО кожи
|
Количество оперированных больных
|
|
всего
|
из них лазером
|
|
Грудь, спина, брюшная стенка
|
478
|
444 (92,9%)
|
Лицо
|
398
|
384 (96,5%)
|
Шея
|
168
|
163 (97,0%)
|
Конечности:
|
|
|
верхняя
|
141
|
121 (85,8%)
|
нижняя
|
55
|
|
Волосистая часть головы
|
54
|
46 (85,2%)
|
Гениталии
|
34
|
32 (94,1%)
|
Полость рта
|
19
|
18 (94,7%)
|
Ушная раковина
|
12
|
12 (100%)
|
Прочие
|
221
|
198 (89,6%)
|
ИТОГО
|
1525
|
1418 (93%)
|
Из 315 человек с базально-клеточным раком, оперированных амбулаторно в МООЦ, лазером было прооперированно 268 (85%), из них 70% оперативных вмешательств было произведено на лице.
У 1000 человек, прооперированных в 2000 г. по поводу НО кожи и слизистых, выявлено 1525 локализаций этих НО, т.е. у каждого второго из оперированных было по два новообразования и более в разных областях тела, а общее количество прооперированных НО у одного больного могло достигать полутора-двух десятков. Почти все они были вылечены с применением ЛХА "Ланцет" (табл. 2).
Использование лазера было определено серьезностью диагноза (сомнительные пигментные и беспигментные НО, базально-клеточный рак), сложностью локализации НО для оперирования (лицо, ушная раковина, веки, внутренний угол глаза) и множественностью НО. Так, например, кистозные новообразования кожи и липомы подкожной клетчатки туловища и конечностей были прооперированны лазером только в 40 – 50% случаев, а пигментные НО этих локализаций – в 96%, в то время как все НО на лице в 96:% случаев были прооперированны с применением лазера. Из 48 больных с НО на веках лазером было прооперированно 46.
Как известно, основной проблемой при оперативных вмешательствах является гемостаз. При определенной технике лазером удается бескровное оперирование даже сосудистых новообразований.
Таким образом, с помощью недорогих и удобных в эксплуатации ЛХА серии "Ланцет" с высоким экономическим эффектом можно проводить основной объем хирургических вмешательств в условиях поликлиники без ущерба радикальности лечения и косметическим ожиданиям.
